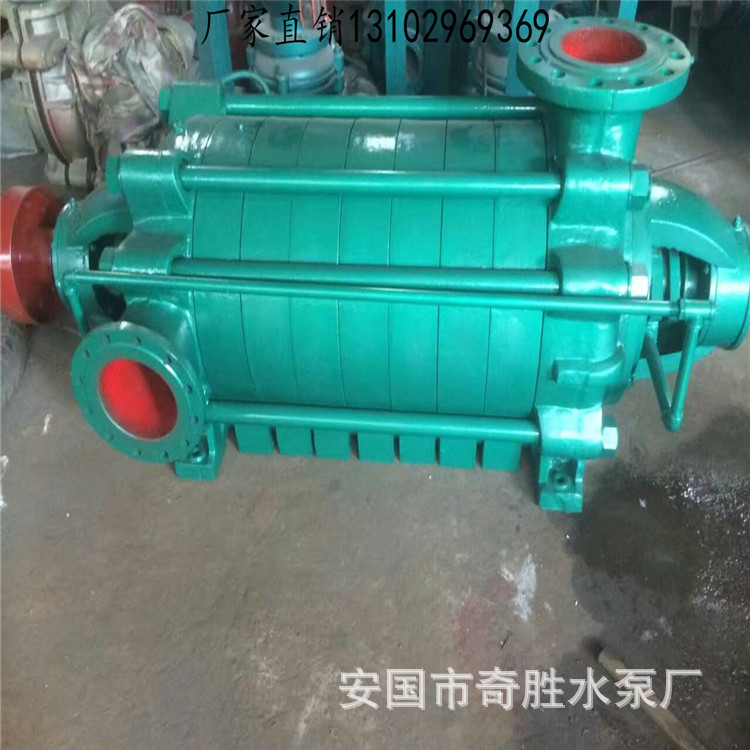

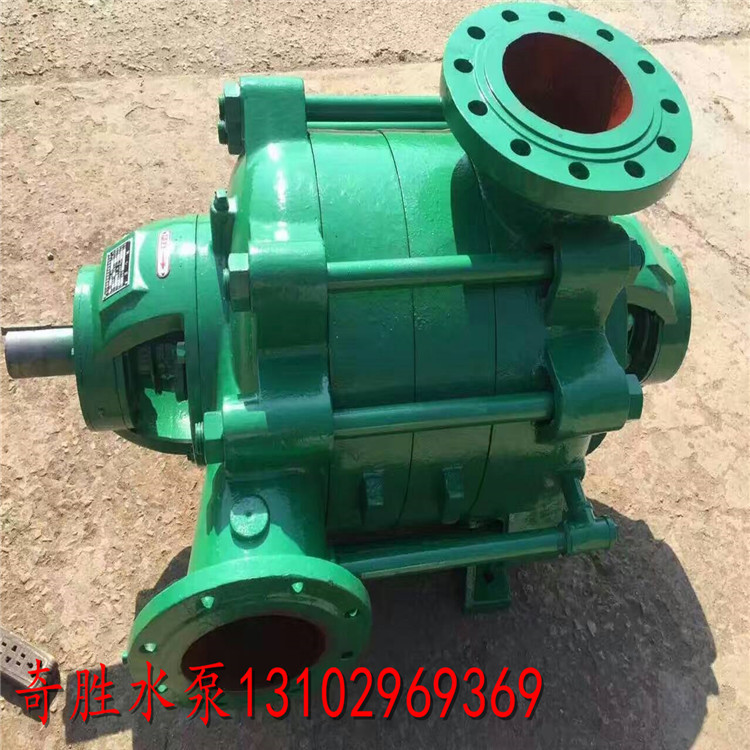

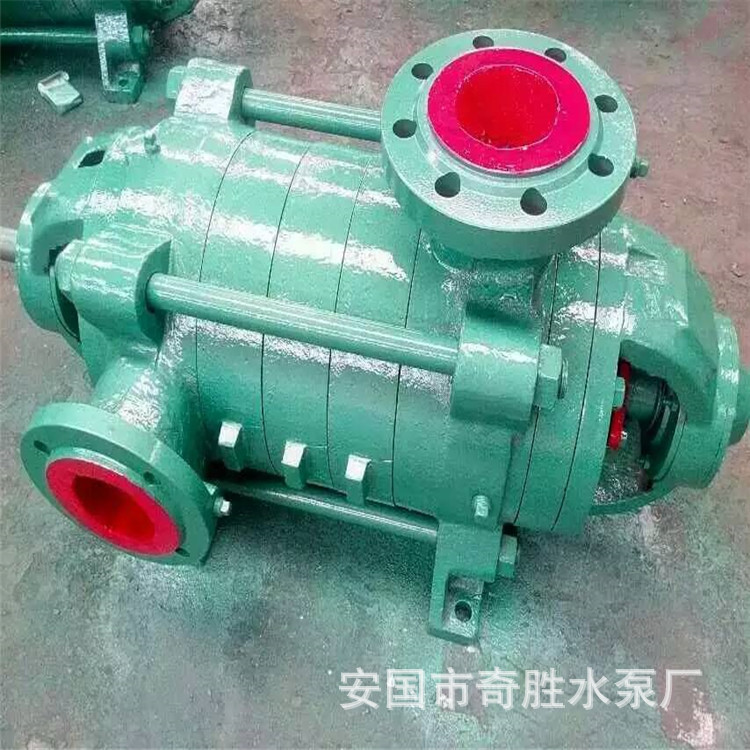

D型多级离心泵系列；



      该系列泵系卧式多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，具有效率高、性能范围广、运转安全平稳、装维修方便等优点。



       该系列泵可供输送固体颗粒含量≦1.5%，颗粒≦0.5mm，温度在80℃以下的中性矿井水及类似的其他污水，泵允许的进口压力不大于0.6MPa。适合于矿山、工厂和城市给排水工程之用。 该系列多级离心泵，厂家直销，奇胜水泵厂欢迎广大用户来电咨询订购。



型号意义：



如MD600-60×6



D—表示多级清水离心泵



600—表示设计点流量为600m3/h



60—表示设计点60m



6—表示级数为6级



如150D30×7



150—表示泵吸入口直径为150



D—表示多级清水离心泵



30—表示设计点流量为30m



7—表示级数为6级



性能范围：



泵吸入、排出口径40~300m



流量Q=3.75~850m3/h



扬程H=19~816m



结构特点：



     D型泵系卧式、单级、分段式多级离心泵，吸入口为水平方向，吐出口为垂直向上。泵的进水段、中段、出水段等泵壳体部分通过拉紧螺栓联结成一体，并根据泵的扬程选择泵的级数。



     该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定，轴上零件通过平键和轴螺母坚固使之与轴联为一体。整个转子由两端滚动轴承和滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡，并且在泵端安装有平衡盘磨损指示器，以监视平衡盘磨损情况。



     泵的进水段、中段、出水段之间的密封面均采用密封胶或"O”形圈密封，转子部分和固定部分之间装有密封环和导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换。



     轴的密封形式有机械密封和填料密封两种，泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵的各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷、或水润滑的作用，在轴封处装有可更换的轴套，以保护泵轴。



     泵在运行中允许转子在泵壳中轴向游动，该型泵一般采用滚动轴承、干油润滑结构（D85-67、D155-67型泵可采用滑动轴承、稀油润滑结构，也可采用滚动轴承、干油润滑结构）。



     该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。
