特点：
- 本水表集中了水平螺翼式水表和旋翼式水表的优点，采用全流量检测，被测水流为轴向水流，低进高出，测量精度高，尤其是在低流量下，精度高于其他类型水表；
- 在结构设计上取消了蜗轮蜗杆传动结构，由叶轮直接驱动计数器，大大提高了灵敏度；
- 采用可拆式机芯结构，便于维护；
- 采用磁传干式结构或液封结构，保证计数器长期不受污染，表面显示可永保清晰；
- 不同口径，不同机芯，全流量检测，测量精度高。
- 用户在使用水平螺翼式水表的基础上，如要更换为垂直螺翼式水表，为方便更换时不改变原有管道尺寸，特推出了垂直螺翼式短款水表。
主要技术参数
|
型号 |
公称 口径 （DN） |
Q3/ Q1 |
过载 流量 （ Q4） |
常用 流量（ Q3） |
分界 流量 （ Q2） |
最小 流量 （ Q1） |
最小 读数 |
最大 读数 |
|
|
mm |
|
m3∕h |
m3 |
||||
|
WS40E |
40 |
80 |
50 |
40 |
3.15 |
0.5 |
0.001 |
999999 |
|
160 |
50 |
40 |
1.575 |
0.25 |
0.001 |
999999 |
||
|
WS50 |
50 |
80 |
50 |
40 |
3.15 |
0.5 |
0.001 |
999999 |
|
160 |
50 |
40 |
1.575 |
0.25 |
0.001 |
999999 |
||
|
WS-80E |
80 |
80 |
78.75 |
63 |
4.961 |
0.787 |
0.001 |
999999 |
|
160 |
78.75 |
63 |
2.48 |
0.394 |
0.001 |
999999 |
||
|
WSD-80E |
80 |
80 |
78.75 |
63 |
4.961 |
0.787 |
0.001 |
999999 |
|
160 |
78.75 |
63 |
2.48 |
0.394 |
0.001 |
999999 |
||
|
WS-100E |
100 |
80 |
125 |
100 |
7.875 |
1.25 |
0.001 |
9999999 |
|
160 |
125 |
100 |
3.94 |
0.625 |
0.001 |
9999999 |
||
|
WSD-100E |
100 |
80 |
125 |
100 |
7.875 |
1.25 |
0.001 |
9999999 |
|
160 |
125 |
100 |
3.94 |
0.625 |
0.001 |
9999999 |
||
|
WS-150E |
150 |
80 |
312.5 |
250 |
19.688 |
3.125 |
0.1 |
9999999 |
|
160 |
312.5 |
250 |
9.84 |
1.56 |
0.1 |
9999999 |
||
|
WS-200E |
200 |
80 |
500 |
400 |
31.5 |
5 |
0.1 |
9999999 |
|
160 |
500 |
400 |
15.75 |
2.5 |
0.1 |
9999999 |
||
示值误差：从包括最小流量（Q1）至不包括分界流量（Q2）的低区±5%，从包括分界流量（Q2）至包括最大流量（Q4）的高区±2%。
使用环境1、工作水温：冷水表0～30℃
2、工作压力：不大于1MPa
五、使用条件和安装、维护、检修方法及注意事项：
1、工作压力小于1.6MPa。冷水型水表工作温度小于50℃。
2、水表规格应按管道流量情况选择，以经常适用接近公称流量为宜，使水表负荷不宜过大，不能单纯以管道口径来确定水表口径。
3、安装地点要适宜，要防止曝晒和冰冻。应避免污染，便于拆装及读数。
4、水表必须水平安装，应字面朝上，并使表壳上的箭头方向与管道流水方向相同。
5、新装管道要先清除管内石子、泥沙、麻丝及沥青等杂物，以保证精确度和寿命。
6、水表使用中如管内杂质较多，滤水筑容易堵塞，影响供水和精确度，需定期打开清洗。
7、水表使用中，由于零件磨损，腐蚀及外部损伤，会引起误差增大或停走，应定期进行修理。周期一般为二年，检修时应清洗表壳并涂防锈漆，同时更换坏零件并校验水表。
六、三包：使用我公司水表的用户，在使用一年内凡安装合理，使用流量正常，确因制造质量而引的内部机件
损坏或故障（除冻坏外）在保证铅封完整的情况下，本公司负责修理。

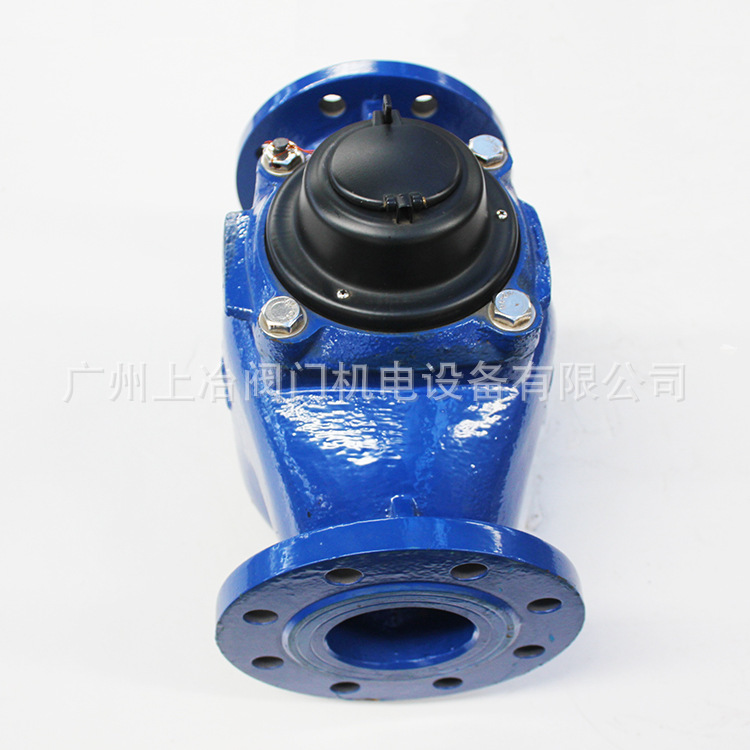

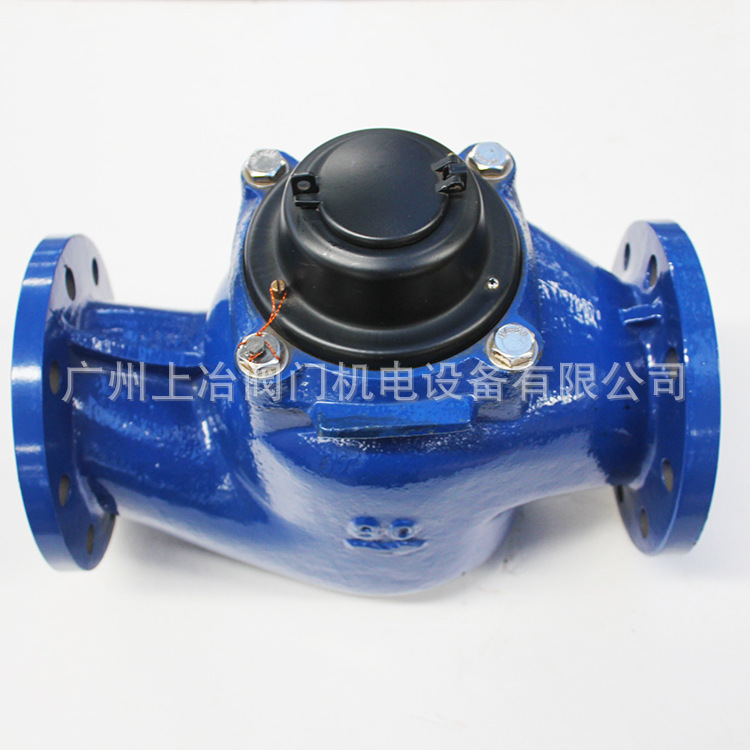

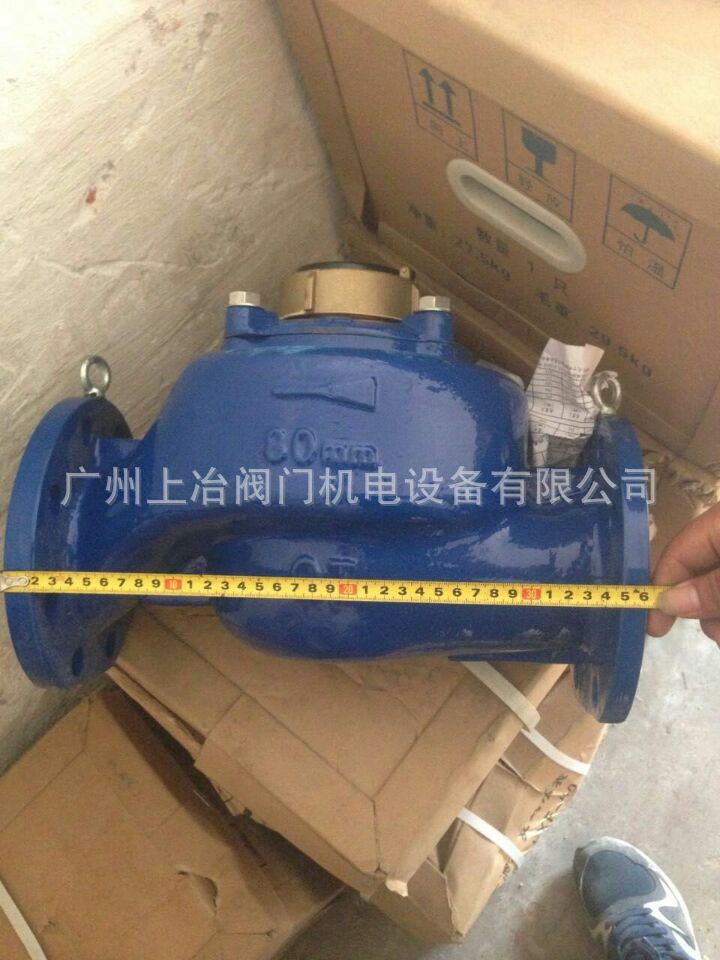

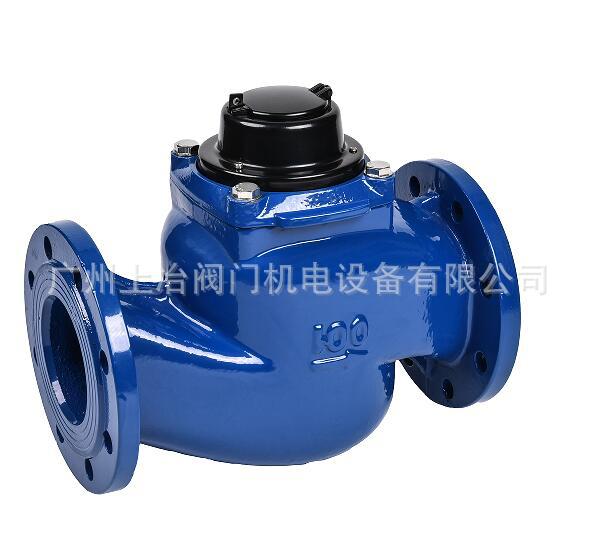

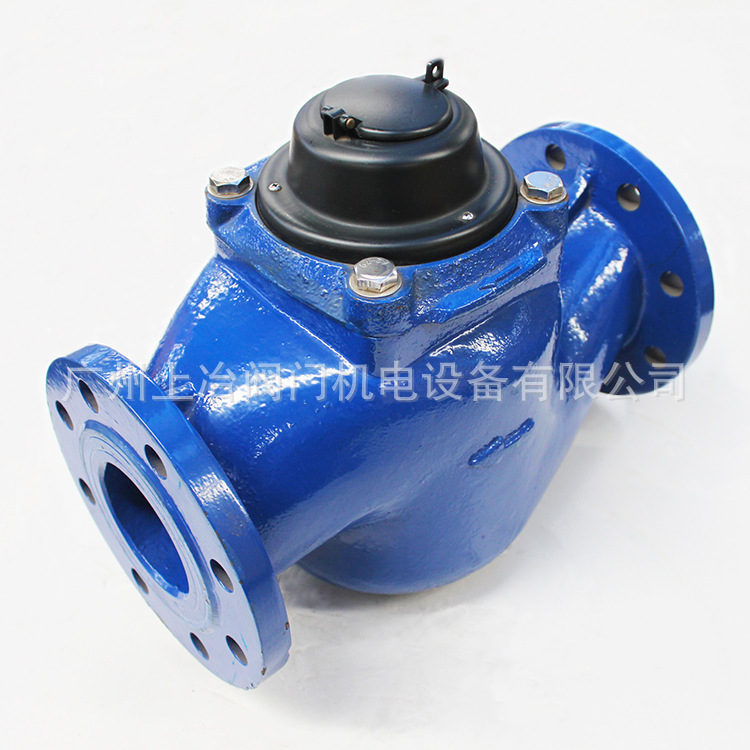

8、注：图片使用LXR-100产品图片（供参考）
