雷力阀门的气动角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。

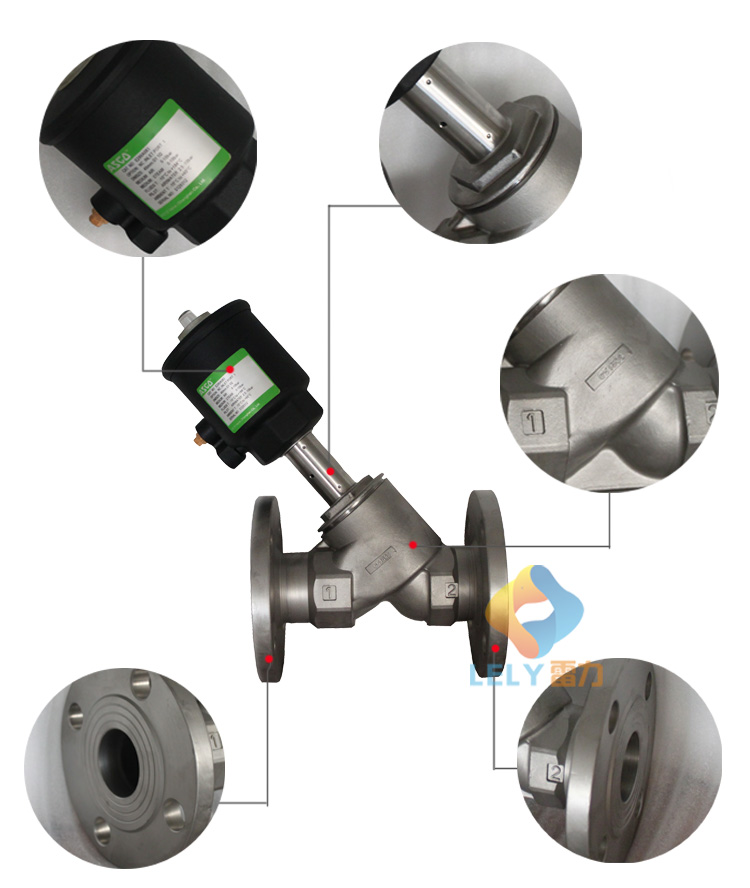

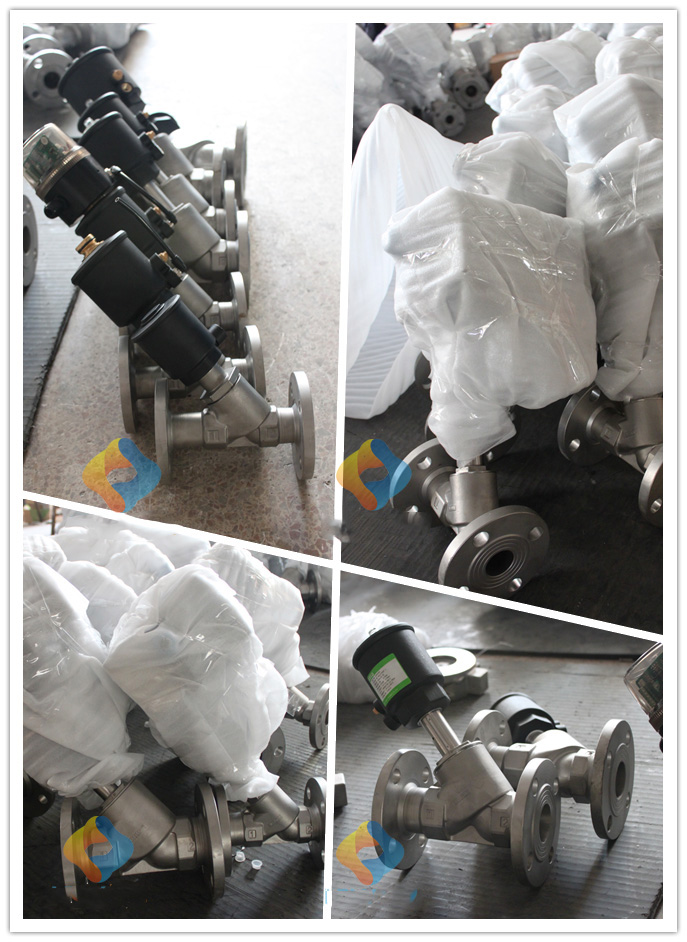

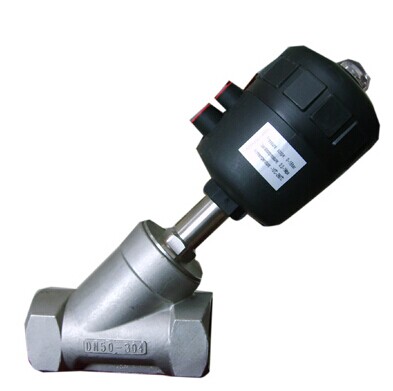

产品展示雷力阀门的气动角座阀产品展示：

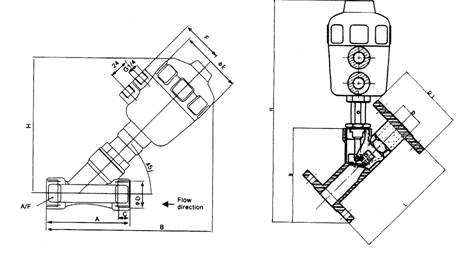

雷力阀门的气动角座阀结构简图：
| 外形尺寸(mm) | |||||||
| DN | G | L | L1 | SW | H | D | 执行器 |
| 10 | 3/8" | 55 | 17 | 21 | 120 | 54 | 50 |
| 15 | 1/2" | 70 | 21 | 26.5 | 135 | 63 | 50 |
| 20 | 3/4" | 76 | 23 | 32 | 145 | 63 | 50 |
| 25 | 1" | 90 | 25 | 40 | 155 | 63 | 50 |
| 32 | 1-1/4" | 116 | 32 | 50 | 200 | 81 | 63 |
| 40 | 1-1/2" | 116 | 32 | 55.5 | 230 | 96 | 80 |
| 50 | 2" | 138 | 40 | 68.5 | 250 | 96 | 80 |
| 部件列表 | ||
| 1.1阀体 | 3.1螺纹连接件 | 5.5活塞 |
| 1.2气缸 | 3.2V型填料 | 5.6法兰 |
| 1.3气缸盖 | 3.3密封环 | 5.7密封圈 |
| 1.4观察窗 | 3.4垫圈 | 5.8垫片 |
| 2.1螺栓 | 3.5弹簧 | 5.9六角螺母 |
| 2.2孔板密封件 | 4.1连接螺母 | 5.10弹簧 |
| 2.3密封盘 | 4.2密封圈 | 5.11位置指示器 |
| 2.4阀盘 | 4.3锁紧螺母 | |
| 2.5阀杆 | 4.4弹簧单片 | |
