起订：1件
供应：100件

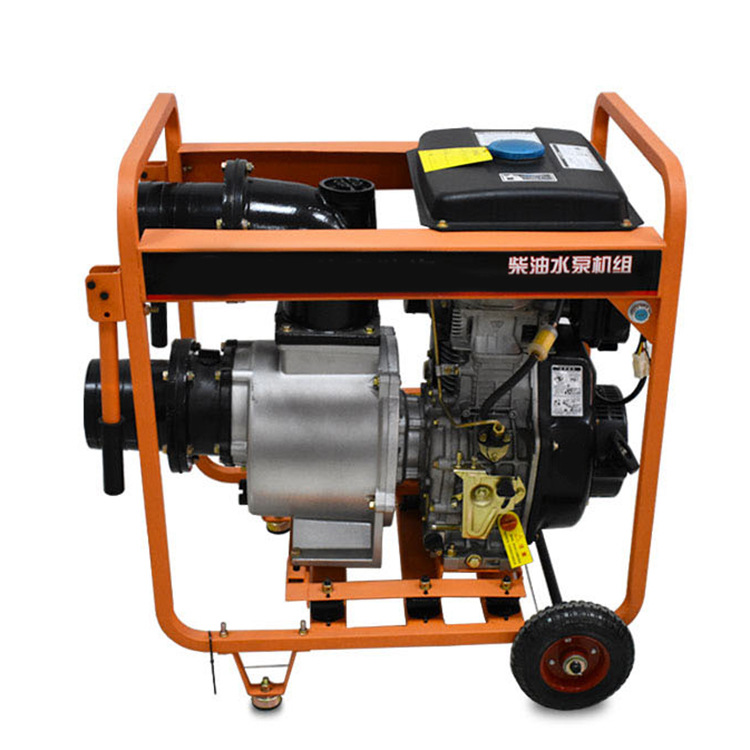

柴油清水泵
产品简介：
柴油机水泵是一种离心泵。离心泵的工作原理就是在泵内充满水的情况下，
发动机带动叶轮旋转，从而产生离心力，叶轮槽道中的水在离心力的作用下甩
向外围流进泵壳，于是叶轮中心压力降低，这个压力低于进水管内压力，水就
在这个压力差的作用下由吸水池流入叶轮。这样水泵就可以不断地吸水不断地
供水了。

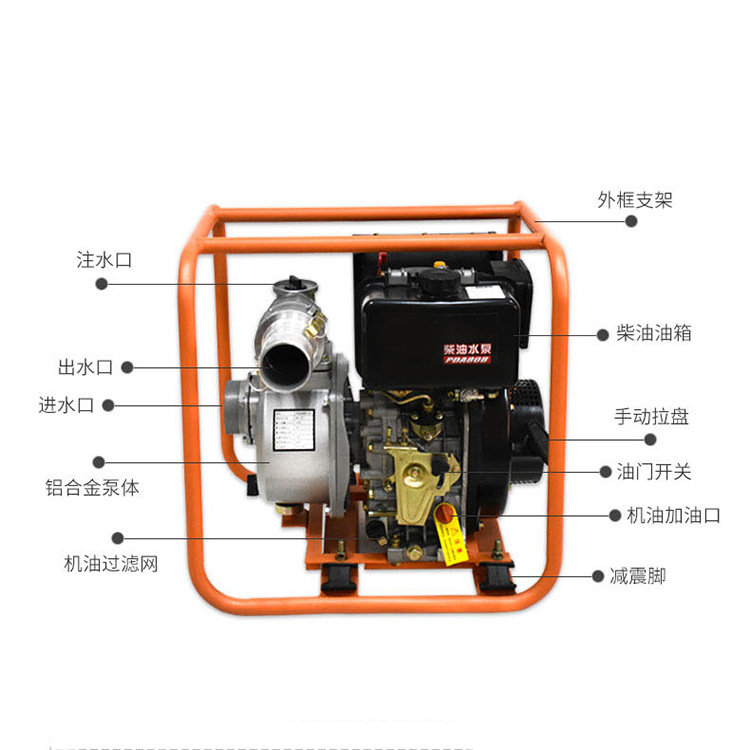

产品系统组成：
（1）曲轴连杆系统：包括活塞、连杆、曲轴、滚针轴承、油封等。

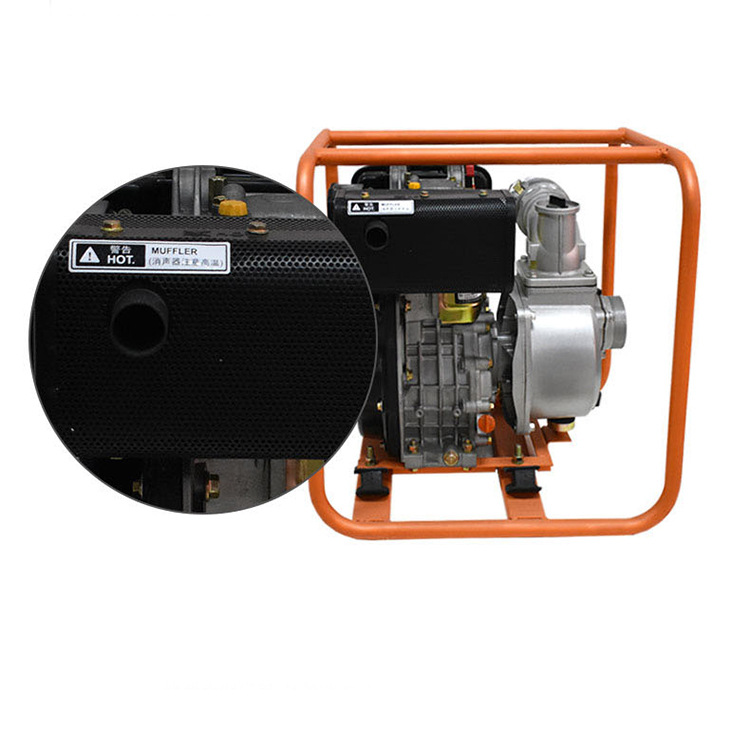

（2）机体系统：包括缸盖、缸体、曲轴箱、消声器、防护罩等。
（3）燃油系统：包括油箱、开关、滤网、沉淀杯和化油器等。
（4）冷却系统：包括冷却风扇、引风罩等。有些背负式喷雾喷粉机在大风机
后蜗壳上开冷却口，由引风罩引出冷却气流，就不再需要单独的冷却叶轮。
（5）启动系统：有两种结构，一种是由启动绳和简单启动轮组成；另一种是
回弹式启动结构，带有弹簧结合齿和防护罩等。
（6）点火系统：包括磁电机、高压线、火花塞等。其中磁电机有两种：有触
点式带跳火架结构和无触点式电子点火线路。
性能范围：
泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力
有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900
转/分。
结构型式：
轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于
中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承
用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传
动分为联轴器传动和皮带传动两种。
泵叶轮转向：
从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时
针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
单级双吸离心泵：
它是从叶轮两面进水的单级双吸离心泵，因泵盖和泵体是采用水平接缝进
行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效率高、流量
大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原
中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
产品技术参数：
型号： JZ-40S JZ-40L
发动机：单缸、四冲程、强制风冷柴油机

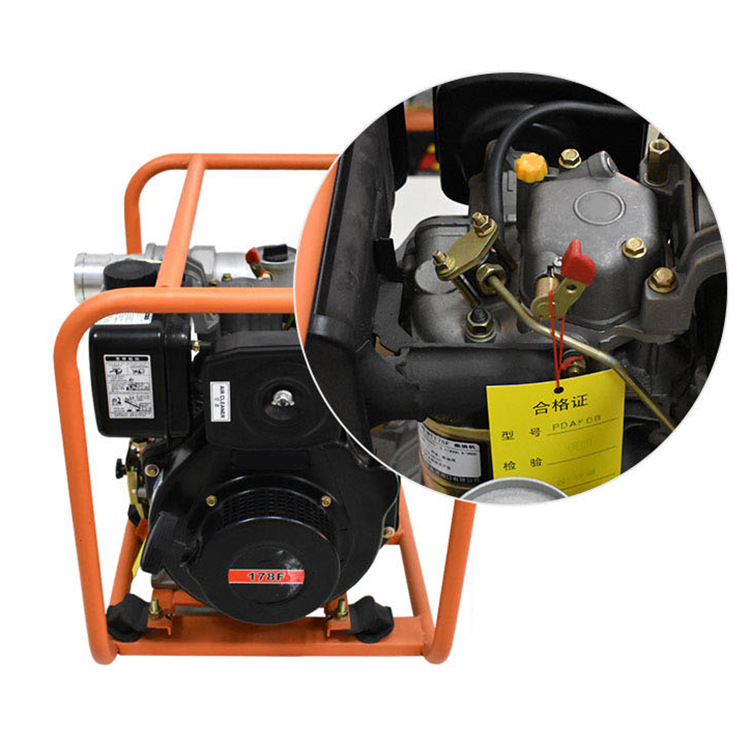

178F 186F
功率： 7.0hp 13.0hp
转速： 3600r/min 3600r/min
口径： 100mm 100mm
流量： 80m3/h 100m3/h
扬程： 25m 25m
吸程： 7m 7m
重量：25/26kgs 40/42kgs
